Hassas Rezonans Kontrolünün
ilk adımı...
Transducer piezolarınızı tam olması gereken değerde sıkın.
Ne eksik, ne fazla...
Yüksek Giriş Empedansı
Ölçüm hassasiyetini sağlayan
8+ Gigaohm seviyesinde
devasa giriş empedansı
Ölçüm Çözünülürlüğü
En küçük elektriksel değişimleri yakalayan 16 bit 0.187 µV hassasiyet
İşlem Kapasitesi
168 MHz işlemci frekansı ile
hızlı örnekleme ve
anlık veri işleme gücü
Dinamik Ölçüm Aralığı
±100 MPa'lık geniş bir yelpazede yüksek öngerilme (Prestress) ölçüm kapasitesi.

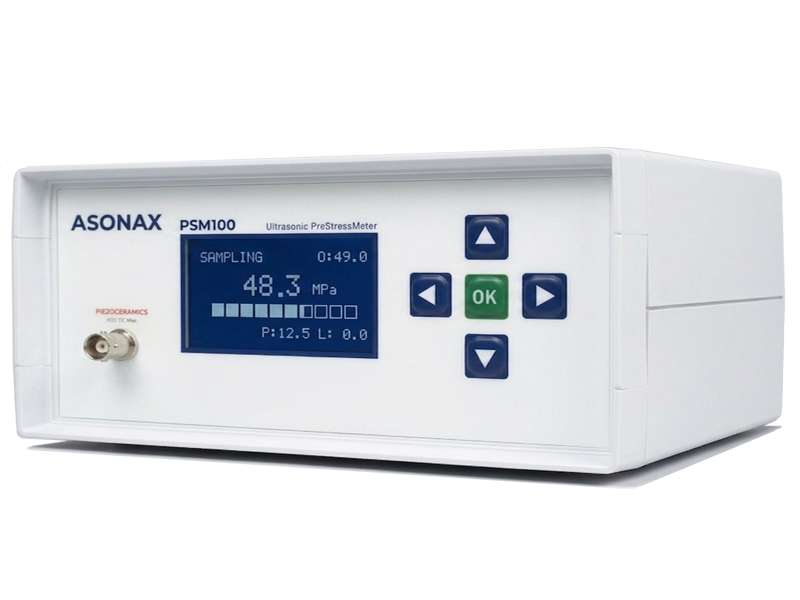

PSM100 Nedir?
PSM100, kritik endüstriyel bağlantılarda ultrasonik dalga teknolojisi kullanarak ön gerilme kuvvetini (prestress) ölçen profesyonel bir sistemdir. Geleneksel yöntemlerin aksine, sürtünmeden bağımsız olarak doğrudan malzeme üzerindeki yükü analiz eder.
Sizi Hayran Bırakacak
Bazı Yeteneklerimiz...
Akıllı MPa Hesaplama
Kullanıcının girdiği Piezo geometrisi
(iç/dış çap), piezo adedi ve d33 katsayısı verilerini kullanarak hedef sıkma değerini saliseler içinde otomatik hesaplar.
Ultra Yüksek Empedans
8+ Gigaohm giriş direnci sayesinde,
statik yük kaybını minimize ederek
uzun süreli ölçümlerde bile
değer kayması yaşatmaz.
Endüstrİyel Grafİk Arayüz
128x64 piksellik geniş LCD ekranı sayesinde anlık MPa değerini, hedef bar grafiğini, çalışma modunu ve sistem parametrelerini aynı anda, karmaşa olmadan sunar.
Hassas Dİferansiyel Ölçüm
16-bit harici ADC mimarisi ile
ölçüm sinyalini parazit ve gürültülerden arındırarak, laboratuvar standartlarında
kesin sonuçlar üretir.
Tek Tuşla Kalİbrasyon
Kullanıcı dostu 5 tuşlu arayüzü ile
karmaşık menüler arasında kaybolmadan hızlıca sıfırlama (tare) ve kalibrasyon
imkanı sağlar.
Gerçek Zamanlı Örnekleme
STM32 mikrodenetleyici kontrolü ile saniyede 860 kez veri örnekleyerek, sıkma işlemi sırasında oluşan ani basınç değişimlerini kaçırmadan takip eder.
İşiniz İçin Doğru Yapılandırmayı Seçin...
BASIC
PSM100-B
- Temel Hassas Ölçüm
- Harici Kalibrasyon Desteği
- Kompakt ve Taşınabilir Tasarım
- Veri Kaydı ve OtoKalibrasyon içermez
OPTIMA
PSM100-P
- Dahili Self Kalibrasyon
- Gelişmiş Ölçüm Kararlılığı
- Öncelikli Teknik Destek Hattı
- Veri Çıkışı ve Otomasyon bağlantısı içermez
ULTRA
PSM100-U
- Self Kalibrasyon + Son 500 Ölçüm Belleği
- Otomasyon ve Veri İçin Harici Veri Bağlantısı
- Gerçek Zamanlı Veri Aktarımı ve Analiz
Geliştirilmiş Eşsiz Özellikler - PSM100
-
1-BNC Gİrİş
Piezo Giriş Bağlantısı. Her iki yönde de ölçüm için pozitif veya negatif max.12V DC değerli giriş imkanı
-
2-Durum Bİlgİsİ
Seçilen fonksiyona göre cihazın yaptığı işi, durumunu ya da çalışma modunu bildiren mesaj kısmı
-
3-Hedef Mod / Hedef Değer
Otomatik ya da Manuel, seçilen hedefin modunu belirtir, ölçüm değerini karşılaştırmak üzere seçilen hedef değeri gösterir
-
4-Ölçüm Değerİ / Ölçüm Barı
Okunaklı iri rakamlarla ölçüm değerini gösterir, alttaki on kutulu barda dolu kutular ölçümün hedefe oranını gösterir
-
5-Sıkma Hızı Kontrolu
Sıkma hızı artışını giriş gerilimi artışını hem 5 bloklu 2D bar ile hem de L:Canlı değer ve 4 sn süre ile P:Tepe değer olarak gösterir, sesli uyarı verir.
-
6-Kullanıcı Dostu Tuşlar
Çok keyifli ve güvenli bir kullanım sunan fiziksel uyarılı (tactile) tuşlar, kolay kullanıcı arayüzü
Teknik Özellikler
Uygulama & Avantajlar
Neden PSM100?
- Hatasız Ölçüm: Tork anahtarlarındaki sürtünme değişkenini ortadan kaldırır.
- Ekipman Koruması: İdeal MPa değerinde sıkılma sağlayarak hasarları önler.
3 Adımda Kullanım
01. Prob bağlantısını gerçekleştirin.
02. OK tuşuna basarak ölçümü başlatın.
03. LCD ekrandan MPa değişimini anlık takip edin. Hedef değer ulaşınca cihaz sizi uyarsın.
Kurumsal Profil: Asonax
Tecrübe ve Yenilikçilikle Şekillenen Bir Mühendislik Yolculuğu
Asonax, Elektrik-Elektronik Mühendisliği ve endüstriyel yönetim alanlarında 40 yılı aşan köklü bir tecrübenin eseridir. Yıldız Teknik Üniversitesi’nden başlayan akademik temelimiz, üretim yönetimi ve teknik idare alanlarındaki onlarca yıllık saha deneyimiyle birleşerek Asonax’ın teknolojik altyapısını oluşturmuştur.
Sisteme Dayalı Mühendislik Felsefesi
Asonax olarak temel çalışma prensibimiz; kişilere bağlı değil, sistemlere dayalı yapılar kurmaktır. Mühendislik disiplinimiz, karmaşık endüstriyel süreçleri standart hale getiren, hata payını minimize eden ve sürdürülebilir kalite sunan yüksek hassasiyetli teknolojiler geliştirmek üzerine kuruludur.
Ultrasonik Teknoloji
15kHz-100kHz sistemlerin tasarımı, modifikasyonu ve empedans analizi konularında derin uzmanlık.
Hassas Ölçüm (PSM100)
Yüksek ADC hassasiyeti ve devasa giriş empedansı ile öngerilme ölçümlerinde standardizasyon.
Gömülü Sistemler
STM32 mimarisi ile gerçek zamanlı veri işleme ve yüksek performanslı donanım tasarımları.
Endüstriyel Tasarım
KiCad ile endüstriyel standartlara uygun çok katmanlı PCB ve donanım geliştirme süreçleri.
